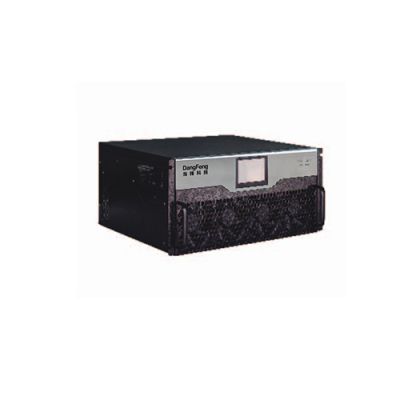

产品概述

静止无功发生器（SVG）的基本原理是将三相桥式逆变电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发出满足要求的无功电流，以满足系统无功补偿的目的。实时跟踪系统无功功率变化，线性补偿，确保系统功率因数时刻保持在0.99，容性感性双向的无功补偿范围，根据系统无功变化，实时调节，确保系统不会出现过补欠补问题主动式补偿输出，避免传统无功补偿设备常见的谐振、谐波放大、低电压补偿效率低等问题。采用模块化设计，扩容维护简单，接线方便，灵活配置，安装便捷，支持壁挂式、机架式安装，可适应不同条件的现场需求。

功能特点

●补偿范围广，补偿范围（+1）~（-1）

●响应速度快，全补偿响应速度s10ms

●次谐波补偿能力，可进行补偿3-13次谐波补偿

●三相不平衡补偿能力，可对系统三相不平衡进行调节

●灵活配置，可根据系统实际电能质量现状，设置治理优先级，将模块利用率最大化

●并联接入系统，同时具备16种保护功能，全方位保护设备安全与系统安全

●操作系统人性化设计，简单易懂，并在设备内部内置电子版操作手册，随时查询

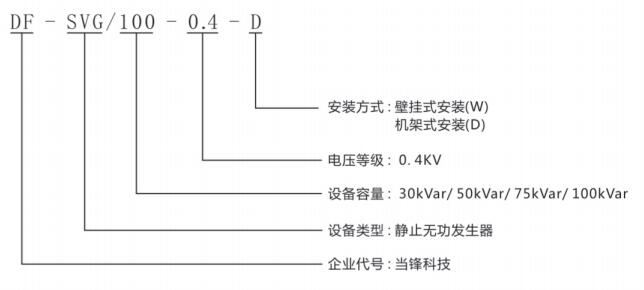

型号定义
