产品概述

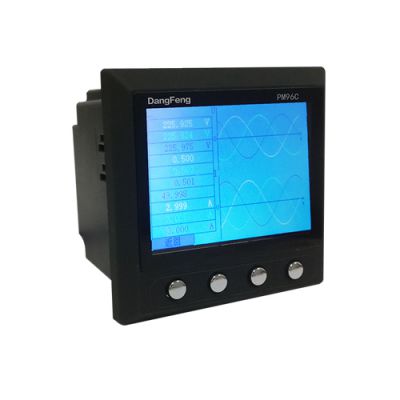

DF-PM96三相多功能网络电力仪表，采用大屏幕PSTN被晶显示屏，显示内容表达丰富，青光节能状态也清晰易读。DF-PM96仪表外形设计精巧、功能强大，免工具安装设计，适用于各行业开关柜配电屏目路配电测控，实现全电量参数实时监测计量。

功能特点

方便安装--96面框尺寸，开孔91*91，模块化设计，功能扩展灵活宽供电范围--仪表电源AC/DC85-265V，交直流国际通用电压范围信号输入-额定电流输入1A，5A可设置；支持一路零序电流测量；电压信号支持最高690V直接接入显示全面-带模拟光柱显示电流，功率负荷率等

方便组网--标配RS485通讯接口，标准Modbus RTU和DL/T645-2007双协议可选高精度全电量测量-正反向有功电能计量，四限象无功电能计量。电能计量精度0.55级。

扩展方便

*最多8路无源DI监测；最多4路DO（2路有公共点）输出可实现遥控或越限报警

*可选复费率及需量功能，支持电能冻结；多种需量参数及时标极值记录及时标等；支持定时广播校时

*可选谐波功能，实时监测系统总谐波畸变率，2-31次分次谐波含有率等

*可选大容量（4MB）SOE事件记录，记录实时量的负荷数据，形成负荷曲线记录时间间隔1-60分钟可以设置

*可扩展第二路RS485接口，方便接入不同上位机系统平台

*模拟量输出+-20mA 1-3路可选，方便接入DCS及PLC系统，每路输出相互隔离，可靠性高抗干扰能力强
