产品概述

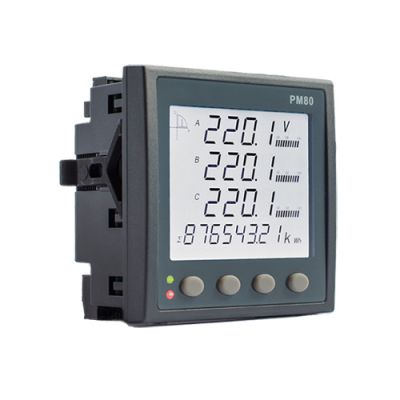

DF-PM80智能多功能电力仪表，采用80外形以及极短的表体径深，特别适合抽屉柜等狭小安装空间的应用，同时DF-PM80具备高对比度大视角的液晶显示屏，显示内容表达丰富，能实现全电量测量和显示，包括动态报警、开关量输入输出状态、SOE事件记录、复费率、回路负荷率、谐波等.DF-PM80表采用卡扣式固定设计，提高柜体装配效率，适用于各行业开关柜配电屏回路配电测控。

功能特点

宽供电范围-仪表电源AC/DC85-265V，交直流国际通用电压范围信

号输入--额定电流输入1A，5A可设置；电压信号支持最高480V直接接入

显示全面-带模拟光柱显示电流、功率负荷率等

方便组网--标配RS485通讯接口，标准Modbus-RTU和DL/T645-2007双协议可选

高精度全电量测量-正反向有功电能计量，四限象无功电能计量。电能计量精度0.5s级

方便安装-80外形，体积小巧紧凑，柜内深度小于42mm，特别节省抽屉柜内空间，方便现场安装使用

扩展功能

*最多4路无源Dr监测，最多2路独立的DO接点输出可实现遥控或越限报警

*可选有功电能脉冲与第2路DO复用，供PLC等采集实时总有功电能数据

*可选复费率及需量功能，支持电能冻结；多种需量参数及时标极值记录及时标等

*可选谐波功能，实时监测系统总谐波畸变率，2-31次分次谐波含有率等

*可选大容量（4MB）SOE事件记录，记录实时量的负荷数据，形成负荷曲线，记录时间间隔1-60分钟可以设置
